品牌:派亚博(piab)
派亚博平面吸盘型号:3150125S
■ 派亚博真空发生器描述
适用于硬纸板、钣金、玻璃和多孔材料等平坦工件。该吸盘采用夹板结构,不仅可防止工件被吸入吸盘内部而导致变形,而且在提升力平行作用于工件表面时还能增加摩擦力。产品稳定性好,在工作期间几乎不会发生任何偏移。
■ 派亚博吸盘功能
1、Suitable for flat objects.
2、Good stability and little inherent movement.
3、Recommended when the lifting force is parallel to the surface of the object.
4、Cleats prevent thin, sensitive objects from being deformed and gives extra friction when the lifting force is parallel.
■ 派亚博吸盘规格
常规
产品编号(备选) E12011520
应用 干燥钣金
吸盘形状 平面吸盘
物料 硅树脂
吸盘型号 F
最小重量 0.9g
容积 0.37cm3
Suction cup model F15
Movement, vertical max. 1mm
最小弯曲半径 13mm
■ 派亚博吸盘管件
接头选件 无
接头尺寸 无
接头类型 无
■ 派亚博吸盘尺寸
高度: 11mm
执行外径: 16.1mm
最小外径: 15.7mm
■ 派亚博吸盘性能-提升力
F15
20-kPa 3.5N 3.5N
60-kPa 8.5N 6.5N
90-kPa 11N 7.5N
■ 派亚博吸盘物料
型号 SIL
颜色 Red
最低温度 -40 - 200 °C
硬度 50 °Shore A
SIL
酒精 ++
浓酸 -
乙醇 n/a
水解作用 +
甲醇 n/a
油 -
氧化 +++
汽油 -
耐磨性 ++
气候&臭氧 +++

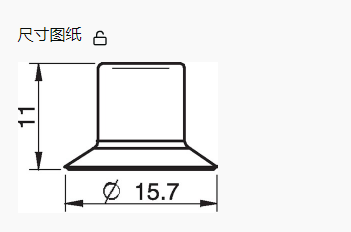

■ 派亚博吸盘尺寸图纸
■ 派亚博吸盘数据表中规定的数值是在以下情况下测试的:
室温: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
标准大气压: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
相对湿度: 0-100%
压缩空气质量: DIN ISO 8573-1 class 4
■ 派亚博吸盘资源
■ 派亚博吸盘备件
配件
3107030
